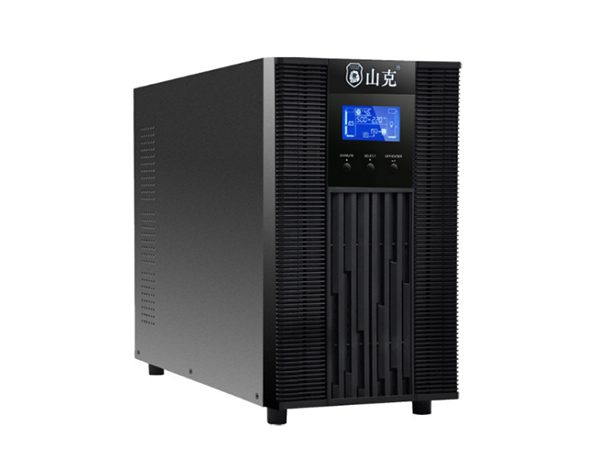

本產品是一款采用DSP 數字控制技術的單相輸入/單相輸出、三相輸入/單相輸出中小功率純在線式UPS，是全新一代全數字化不間斷電源產品。它采用雙轉換體制設計，具有突出的高穩定性和高可靠性。該系列產品設計應用環境為小型關鍵設備系統，如小型金融網點設備、小型數據處理中心、關鍵醫療設備和電信設備等行業。
產品特點：
性能指標高
1、采用 的高頻開關電源整流和PFC（功率因數校正）技術，輸入功率因數≥0.99，輸入諧波真度THDI≤3.5%，是一款節能環保的綠色電源；
2、較寬的輸入電壓范圍，在輸入單相滿負載情況下160-300Vac（50%以下負載可達到115Vac甚至更低）；在三相輸入滿負載情況下304 ～ 478Vac。大大減低了使用蓄電池的頻率，從而延長了蓄電池的使用壽命。
3、采用新一代IGBT逆變控制技術，輸出電壓電流性能更加優異。在線式單進單出雙變換結構，支持220/230/240Vac，50/60Hz電網體系。
4、整機效率≥90%,在ECO狀態下整機效率可達98%以上；
5、超強的負載適應性和輸出過載及短路能力，1-3KVA：120%負載60秒，150%負載報警立即轉旁路；6-10KVA：105％～130％負載10分鐘，130％ 負載１秒鐘；
6、可配接各種型號的發電機，降低客戶的運行成本；
7、智能控制下的溫度補償和極低波紋充電器，延長了電池的使用壽命。
8、采用點陣式LCD屏+LED與鍵盤結合使用，全面、直觀反映UPS系統的各項運行狀態、參數、各種信息，操作便捷。智能故障診斷， 可通過故障記錄，對故障原因進行判斷和分析；
安全、穩定、易維護
1、采用新一代DSP數字信號處理器技術，提高全面的響應速度，降低了失真度，使系統的一直性和穩定性更高；
2、采用極為靈敏的電流峰值保護電路設計，使得UPS在帶非線性負載、受冷負載沖擊、輸出短路等狀態下均具有很好的保護表現；
3、系統設計中90%以上元器件采用國際品牌，設備出廠前經過了4小時老化和相關驗證測試，保證系統的高可靠性。
豐富的選件
可接入多種選件：冗余并機卡及電纜、SNMP網絡通訊卡、RS485、干接點、USB接口等。
技術參數
型號 | SC1K/S | SC2K/S | SC3K/S | |||||
容量* | 1000 VA / 800 W | 2000 VA / 1600 W | 3000 VA / 2400 W | |||||
輸入 | ||||||||
電壓范圍 | 轉換電壓 | 160 VAC / 140 VAC / 120 VAC / 110 VAC ± 5 % （環境溫度小于 35 度） （依負載比率 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0） | ||||||
復原電壓 | 175 VAC / 155VAC / 135 VAC / 125 VAC ± 5 % （環境溫度小于 35 度） （依負載比率 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0） | |||||||
轉換電壓 | 300 VAC± 5% | |||||||
復原電壓 | 290 VAC± 5% | |||||||
頻率范圍 | 40Hz 2 70 Hz | |||||||
相位 | 單相接地式 | |||||||
電力規格 | M 0.99 @ 220-230 VAC （輸入電壓） | |||||||
輸出 | ||||||||
輸出電壓 | 200/208/220/230/240VAC | |||||||
市電電壓范圍 | 土1%俚池模式） | |||||||
頻率范圍（同步范圍） | 47 ~ 53 Hz 或 57 ~ 63 Hz | |||||||
頻率范圍（電池模式） | 50 Hz ± 0.25 Hz 或 60Hz 士 0.3 Hz | |||||||
過載 | 環境溫度小于35度： 105%~110%: UPS在電池模式時會在10分鐘后自動關閉，或在輸入正常時切換到旁路模式。 110%-130%: UPS在電池模式時會在1分鐘后自動關閉，或在輸入正常時切換到旁路模式。 >130%: UPS在電池模式時3秒后自動關閉，或在輸入正常時切換到旁路模式。 | |||||||
電流峰值比 | 3:1 | |||||||
諧波失真 | W 3%THD （線性負載）；W 6%THD （非線性負載） | |||||||
切換時間 | 市電模式到電池模式 | 零 | ||||||
變頻到旁路 | 4 ms （標準條件下） | |||||||
波形（電池模式） | 純正弦波 | |||||||
效率 | ||||||||
市電模式 | 88% | 89% | 90% | |||||
電池模式 | 83% | 87% | 88% | |||||
電池 | ||||||||
標準機 | 電池型號 | 12V / 9Ah | ||||||
電池數量 | 2 | 4 | 6 | |||||
充電電流 | 1A | |||||||
充電電壓 | 27.3VDC ± 1% | 54.7 VDC ± 1% | 82.0 VDC ± 1% | |||||
長延機 | 電池型號 | 12V/AH取決于申請商 | ||||||
電池數量 | 2 | 3 | 4 | 6 | 8 | 6 | 8 | |
充電電流 | 1A/2A/4A/6A | |||||||
充電電壓 | 27.4 VDC ± 1% | 41.0VDC ± 1% | 54.7 VDC ± 1% | 82.1VDC ± 1% | 109.4VDC ± 1% | 82.1 VDC ± 1% | 109.4VDC ± 1% | |
外觀 | ||||||||
標準機 | 尺寸深X寬X高 （mm） | 282 X 145 X 220 | 397 X 145 X 220 | 421X 190X318 | ||||
凈重（公斤） | 9.8 | 17 | 27.6 | |||||
長延機 | 尺寸深X寬X高 （mm） | 282 x 145 x 220 | 397x 145 x 220 | |||||
凈重（公斤） | 4.1 | 4.1 | 6.8 | 6.8 | 6.8 | 7.4 | 7.4 | ||
環境條件 | ||||||||
運行濕度 | 20-90 % RH @ 0- 40°C （不結露） | |||||||
噪音 | 小于50dBA @ 1米 | |||||||
管理 | ||||||||
智能型RS-232或USB （選配） | 支援Windows? 2000/2003/XP八Sta/2008/7/8、Linux、Unix 和 MAC | |||||||
選配SNMP | 支持由SNMP管理員和網絡瀏覽器進行電力管理 | |||||||
